Агляд

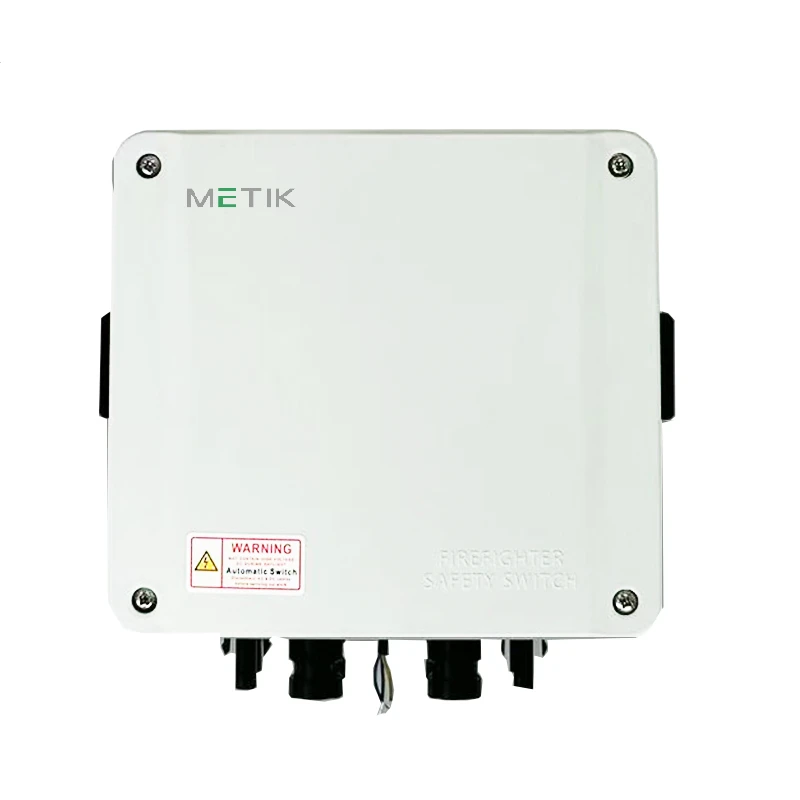

Fireman Switch - гэта спецыялізаваны цяжкі-сімулятар адключэння пастаяннага току, усталяваны паблізу сонечнай батарэі на даху. Яго асноўнае прызначэнне - забяспечыць аўтаматычную або ручную электрычную ізаляцыю высокавольтных-ліней пастаяннага току (DC), якія праходзяць праз будынак падчас надзвычайнай сітуацыі.
Тэхнічныя характарыстыкі
|
Параметр |
Спецыфікацыя |
|
Максімальнае напружанне сістэмы |
1000В / 1500В пастаяннага току |
|
Намінальны працоўны ток |
16A / 32A / 40A / 55A |
|
Канфігурацыя слупа |
2P / 4P / 4B (падтрымка падвойнага MPPT) |
|
Рэйтынг ізаляцыі і перанапружання |
Uimp 8кВ |
|
Працягласць жыцця механічных |
>10 000 аперацый |
|
Электрычная трываласць |
>1500 поўных{2}}цыклаў адключэння нагрузкі |
|
Блок харчавання кіравання |
100–240 В пераменнага току, 50/60 Гц |
Асноўныя характарыстыкі
Згасанне магнітнай дугі:Запатэнтаваныя магнітныя дугогасительные-камеры душаць дугу пастаяннага току ў адпаведнасці з IEC 60947-3 катэгорыямі выкарыстання, памяншаючы кантактную эрозію для падтрымання доўгатэрміновых паказчыкаў кантактнага супраціву.
Структурная цэласнасць пры-высокіх тэмпературах:Корпус з полікарбаната захоўвае намінальную механічную дэфармацыю і ўдарную трываласць пад уздзеяннем сонечнага апрамянення на даху да тэмпературы навакольнага асяроддзя ў 85 градусаў.
Пружына-механічны прывад:Накапляльная спружына, якая прыводзіцца ў-рухавік, вызваляецца механічна на працягу 150 мс пасля страты сілкавання кіравання пераменным токам, выконваючы фізічную ізаляцыю ад пастаяннага току для выканання патрабаванняў дыстанцыйнага хуткага адключэння.
Герметычны корпус IP66 з убудаванай вентыляцыяй:УФ{0}}стабілізаваны корпус, абсталяваны мембранным клапанам-выраўноўвання ціску для ліквідацыі ўнутранай кандэнсацыі ў выніку сутачных ваганняў тэмпературы без шкоды для абароны IP66.
Дакладнасць вытворчасці
Аўтаматызаваная зборка і кантроль якасці
На вытворчых лініях выкарыстоўваюцца аўтаматызаваныя крапежныя-станцыі крутоўнага моманту з лічбавай рэгістрацыяй для забеспячэння раўнамернай сілы заціску на ўсіх структурных злучэннях.
Праверка пранікнення і герметычнасці
Перад канчатковай упакоўкай кожны асобны блок праходзіць аўтаматызаванае выпрабаванне-на падзенне ціску, каб праверыць цэласнасць герметычнасці IP66.
Звычайныя дыэлектрычныя выпрабаванні
Усе блокі праходзяць аўтаматызаваны аптычны кантроль (AOI) для кіруючай электронікі з наступным выпрабаваннем ізаляцыі пераменнага току 3,5 кВ для праверкі здольнасці дыэлектрыка вытрымліваць.
Аўдыт AQL 0.4 і экалагічныя выпрабаванні
Urna condimentum mattis pellentesque nibh. Integer vitae justo eget magna.
Камерцыйныя ўмовы
Параметры MOQ і OEM:Мінімальны аб'ём заказу - 200 адзінак для стандартных мадэляў; індывідуальныя пратаколы брэндынгу OEM і канфігурацыі патрабуюць мінімум 1000 адзінак.
Упакоўка ISTA-3A і ISPM-15:Пастаўляецца ў 5-слаёвых гафрыраваных кардонах з падвойнымі-сценкамі са спецыяльнымі-ўстаўкамі з пенапласту HDPE, упакаваным на тэрмічна апрацаваных, фумігаваным драўляных паддонах.
Аптымізацыя кантэйнера:Стандартны кантэйнер 20GP змяшчае да 5400 упакаваных адзінак, аптымізуючы эфектыўнасць аб'ёму і зніжаючы-адзінку выдаткаў на акіянскі фрахт.
Час выканання:Завяршэнне першай партыі на працягу 25 рабочых дзён пасля-дэпазіту; перыядычныя агульныя кантрактныя заказы адпраўляюцца на працягу 10 рабочых дзён.
Інкатэрмс падтрымліваецца:Даступныя ўмовы пастаўкі FOB, CIF і DDP.
Падтрымка пасля-продажу
5-гадовая функцыянальная гарантыя:Ахоплівае 100% замену механічных або электрычных функцыянальных збояў пры стандартных працоўных параметрах.
24-гадзіннае тэхнічнае SLA:На запыты аб-сумяшчальнасці інжынерыі і сеткі атрымліваем афіцыйны тэхнічны адказ ад групы даследаванняў і распрацовак на працягу 24 гадзін.
Узоры інжынернай ацэнкі:Даступныя ацэначныя прылады для лабараторнай кваліфікацыі і тэсціравання-сумяшчальнасці інвертара.
15-гадовая даступнасць запасных частак:Гарантаваныя бесперапынныя пастаўкі дакладных механічных-кампанентаў і ўнутраных запасных частак пасля-пакупкі.
Пратакол папярэдняй замены:Пасля пацверджання серыйнага дэфекту (перавышэння 0,1% частаты выхаду з ладу) блокі для замены неадкладна-перавозяцца паветрам, каб мінімізаваць час прастою сайта.
FAQ
Пытанне: якім міжнародным сертыфікатам бяспекі адпавядае Fireman Switch?
A: Пажарны камутатар распрацаваны і пратэставаны ў адпаведнасці з катэгорыяй выкарыстання пастаяннага току IEC 60947-3 для фотаэлектрычных адключэнняў, ахопліваючы намінальную напругу да 1000 В пастаяннага току і 1500 В пастаяннага току. Дакументацыя з маркіроўкай CE і справаздачы аб тыпавых выпрабаваннях-трэціх бакоў, якія пацвярджаюць рэйтынг імпульсу 8 кВ і абарону ад пранікнення IP66, даступныя для загрузкі пасля рэгістрацыі праекта.
Пытанне: Ці можна інтэграваць гэты выключальнік у існуючыя сонечныя інвертарныя сістэмы?
A: Так. Камутатар падтрымлівае 2P і 4P канфігурацыі полюса з падвойнай магчымасцю ўваходу MPPT, што робіць яго сумяшчальным з большасцю струнных інвертарных архітэктур ад такіх вытворцаў, як SMA, Huawei і Fronius у класах сістэм 1000В пастаяннага току і 1500В пастаяннага току.
Пытанне: Як правяраецца падаўленне дугі ў рэальных умовах працы?
A: Падаўленне дугі пацверджана праз выпрабаванні на трываласць IEC 60947-3 пры намінальным току (ад 16 A да 55 A) і поўнай напрузе пастаяннага току, што пацвярджае, што запатэнтаваныя магнітныя дугогасящие-камеры пажаратушэння дасягаюць неабходнага больш або роўнага 1500 цыклаў адключэння пры поўнай нагрузцы з супрацівам кантакту, які застаецца ў межах спецыфікацыі.
Пытанне: Што адбудзецца, калі выйдзе з ладу блок кіравання?
A: Пры страце сілкавання кіравання пераменным токам (100–240 В), механічны прывад-, які кіруецца спружынай, адпускае на працягу 150 мс і фізічна размыкае кантакты пастаяннага току без электроннай каманды-адказ-бяспечная канструкцыя, якая адпавядае патрабаванням хуткага адключэння NEC 2017, артыкул 690.12.
Пытанне: Як-забяспечваецца доўгатэрміновая надзейнасць вытворчых партый?
A: Кожная вытворчая партыя правяраецца на адпаведнасць стандартам ISO 2859-1 AQL 0.4, выпадковыя ўзоры падвяргаюцца цеплавым цыклам ад -40 градусаў да +85 градусаў і аўтаматызаваным выпрабаванням дыэлектрычнай трываласці 3,5 кВ пераменнага току на 100% адзінак.
Пытанне: ці падыходзіць камутатар для экстрэмальных умоў на даху?
A: Так. Герметычны корпус з полікарбаната IP66 - вытрымлівае бесперапынную тэмпературу навакольнага асяроддзя да 85 градусаў пад прамым сонечным апраменьваннем, а ўбудаваны мембранны клапан, які выраўноўвае ціск, прадухіляе ўнутраную кандэнсацыю ў выніку штодзённых перападаў тэмпературы без шкоды для абароны ад пранікнення.
Пытанне: які тып абслугоўвання патрабуецца пасля ўстаноўкі?
A: Унутранае абслугоўванне не патрабуецца. Адзінае рэкамендаванае тэхнічнае абслугоўванне - штогадовая візуальная праверка крутоўнага моманту клеммы (зацягванне да вызначаных 2,5 Нм у інструкцыі па ўсталёўцы) і функцыянальная праверка сігналу дыстанцыйнага адключэння для пацверджання спрацоўвання за 150 мс.
Пытанне: Ці можна выкарыстоўваць прыладу ў фотаэлектрычных сістэмах, сумяшчальных з хуткім адключэннем?
A: Так. Пры падключэнні ў якасці ініцыятара хуткага адключэння-на ўзроўні масіва і падключэнні да сігналу кіравання пераменным токам ад сумяшчальнага інвертара, камутатар адпавядае патрабаванням да хуткага адключэння NEC 2017 §690.12 для сістэм, усталяваных у будынках або ў іх.
Пытанне: Як забяспечваецца ўзгодненасць прадукту пры вялікіх заказах?
A: Для буйных заказаў пакетны аўдыт AQL 0.4 забяспечвае статыстычна надзейную выбарку-на гэтым узроўні прыняцця партыя з 5000 адзінак патрабуе нулявых дэфектаў у выбарцы з 200 адзінак, што забяспечвае вельмі высокую выходную якасць.
Пытанне: Якія асноўныя сцэнары збояў сістэма прызначана для прадухілення?
A: Тры асноўныя сцэнары няспраўнасці, якія разглядаюцца ў распрацоўцы, - гэта кантактная зварка пры высокім кідку пастаяннага току, некантралюемае дуговае разгаранне падчас адключэння-нагрузкі і няпоўная ізаляцыя, выкліканая збоем ланцуга кіравання.
